厚板真空成型是將加熱軟化的塑膠板材以壓力差貼合模具,再冷卻定型的製造技術。 我們專注於大型塑膠外殼 OEM、鋁合金快速模具、少量多樣開發與五軸 CNC 修邊, 協助研發、採購與設備製造商在產品開發初期,以較低模具風險完成外觀、孔位、裝配與小量試產驗證。

竣富厚板真空成型的四大關鍵優勢

第一眼先看重點:用較低模具投資、較快打樣速度,把少量多樣與大型塑膠外殼開發做得更有彈性。

1

極致成本效益

採單面鋁合金模具,費用依個案評估,降低新產品、客製機台、試產階段的開發門檻。

2

快速開發打樣

在圖面與成型條件明確時,可配合 5–10 個工作天(依產品實際評估)打樣,協助客戶快速確認外觀與裝配。

3

少量多樣友善

適合中小量訂單、頻繁設變、多機種組合與產品開發初期,不必先投入高額射出模具。

4

製造流程清楚

依客戶 3D 圖檔、尺寸、材料與數量需求,進行可成型性檢討、模具開發、打樣與 CNC 後加工。

厚板真空成型是一種以熱塑性塑膠板材為基礎的外殼成型技術。 與塑膠射出成形相比,厚板真空成型不需要高壓射出與複雜雙面鋼模, 因此特別適合大型塑膠外殼、醫療設備外殼、工業設備外殼、機械防護罩、清潔設備外殼、服務型機器人外殼與電動載具外殼等少量多樣開發。

厚板真空成型製程 5 大原理步驟

厚板真空成型的核心,是利用塑膠板材受熱軟化後的延展性,搭配鋁合金模具與真空吸附,使板材貼合模具表面成形,再透過冷卻定型與五軸 CNC 後加工完成外殼。

1
板材固定與材料確認 先依產品需求選擇 ABS、PC、PETG 或其他塑膠板材,並確認板厚、顏色、表面要求與外殼尺寸。 竣富可加工板厚範圍約 1.5mm~20mm,適合大型外罩、護蓋、門板與設備外殼。
2
加熱軟化,使板材進入可成形狀態 將塑膠板材固定於成型框架後進行均勻加熱,使板材軟化並具備延展性。 加熱控制會影響成型後的表面品質、厚度分布、拉伸穩定性與外觀一致性。
3
鋁合金模具貼合與真空吸附成型 將軟化後的塑膠板材與鋁合金快速模具貼合,並透過真空抽氣讓板材被大氣壓力吸附在模具表面。 模具的 R 角、拔模斜度、深度與真空孔配置,會直接影響外殼是否能順利成型。
4
冷卻定型與單方向脫模 成型後需讓外殼冷卻並穩定定型,再依模具方向進行脫模。 厚板真空成型通常需符合單方向脫模設計上應避免倒勾、反扣、深內凹或完全封閉包覆。
5
五軸 CNC 修邊、開孔與後加工 脫模後的外殼會再進行外形裁切、孔位加工、邊線修整、固定孔、維修門板、螢幕孔、線材孔與散熱孔加工。 五軸 CNC 修邊可提升批次孔位一致性,降低人工修邊造成的裝配誤差。
研發工程師設計提醒:
厚板真空成型適合大型外殼與外罩,但通常不能像塑膠射出成形一樣一次做出複雜倒勾、內扣或完整中空包覆結構。 若產品需要完整包覆,建議在開發初期先進行分件規劃,例如拆成上蓋、側罩、底座外罩、維修門板或後蓋,再透過 CNC 修邊與組裝完成。

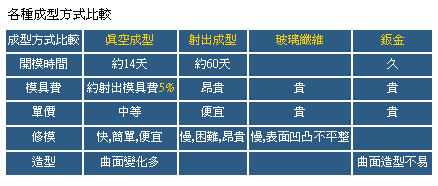

各種成型方式比較:為什麼厚板真空成型更適合少量多樣與大型外殼?

成型方式比較 厚板真空成型
大型外殼開發推薦
塑膠射出成形 玻璃纖維 FRP 金屬鈑金
開模/打樣時間 較快,資料完整時可配合 5–10 個工作天(依產品實際評估)打樣 較長,模具設計與加工週期較久 依手工與表面修整時間而定 需拆分折彎、焊接與表面處理工序
前期模具費 單面模具,費用依尺寸與加工需求評估 高,需公母模、頂出、冷卻與高壓結構 可低量製作,但表面與尺寸一致性較難控管 若需大量一致外觀,治具與加工成本會上升
少量多樣 適合小量試產、多機型與頻繁設變 較適合大量穩定生產 適合少量,但人工依賴較高 適合板金結構件,但曲面外觀彈性較低
大型外殼 適合大型塑膠外罩、護蓋、門板與設備外殼 大型射出件模具與設備成本高 可做大型件,但厚度與表面一致性需控管 大型曲面造型較不易,重量也需考量
修改彈性 鋁合金模具與 CNC 後加工較容易調整 模具修改較慢且成本較高 修改需重新修整母模與表面 設變會影響折彎、焊接與表面處理流程
適合產品階段 開發初期、打樣、小量試產、少量多樣 設計成熟後的大量量產 極少量或特殊手工外殼 結構件、機架、金屬支撐件

厚板真空成型的核心價值: 當產品還在外觀驗證、孔位確認、少量試產或多版本開發階段時, 厚板真空成型能用較低模具成本與較快打樣速度,協助客戶先完成大型塑膠外殼的製造可行性確認。

厚板真空成型原理常見問題

Q1:厚板真空成型的原理是什麼?

A:厚板真空成型是將熱塑性塑膠板材固定後加熱軟化,再讓板材與單面鋁合金模具貼合,透過真空抽氣產生壓力差,使塑膠板材貼附在模具表面。冷卻定型後脫模,再透過五軸 CNC 進行外形裁切、孔位加工與修邊。

Q2:厚板真空成型和塑膠射出成形最大的差異是什麼?

A:塑膠射出成形是將熔融塑膠注入高壓模具,適合大量生產與複雜扣位;厚板真空成型則使用塑膠板材加熱後以真空吸附成型,模具結構較簡化,較適合大型塑膠外殼、少量多樣、快速打樣與產品開發初期。

Q3:厚板真空成型的模具費如何估算?

A:厚板真空成型多使用單面鋁合金快速模具,不需要塑膠射出成形常見的公母模、滑塊、斜銷、頂出、冷卻水路與高壓模具結構,因此模具成本與修改成本通常較低。實際費用仍需依尺寸、深度、分件、加工內容與材料需求評估。

Q4:厚板真空成型打樣通常需要多久?

A:在圖面資料完整、結構符合單方向脫模且材料條件明確時,厚板真空成型可配合 5–10 個工作天(依產品實際評估)打樣評估。實際時程會受到模具尺寸、材料取得、成型深度、CNC 後加工、孔位數量與圖面確認速度影響。

Q5:厚板真空成型有哪些設計限制?

A:厚板真空成型通常需符合單方向脫模,設計上應避免倒勾、反扣、深內凹與完全封閉式包覆結構。大型外殼若需要完整包覆,通常會拆成多個外罩、門板或護蓋分件,再透過 CNC 修邊與組裝完成。

Q6:哪些大型外殼適合用厚板真空成型開發?

A:常見適合產品包含醫療設備外殼、工業設備外殼、機械防護罩、自助設備外殼、清潔設備外殼、電動載具外殼、服務型機器人外殼與農業設備外罩。此類產品常有大型尺寸、少量多樣、快速打樣、CNC 開孔與維修門板需求。

竣富厚板真空成型|大型塑膠外殼 OEM 與鋁合金快速模具

專營:大型塑膠外殼開發、鋁合金快速模具、厚板真空成型、五軸 CNC 修邊、ABS / PC / PETG 板材加工、少量多樣與小量試產。
